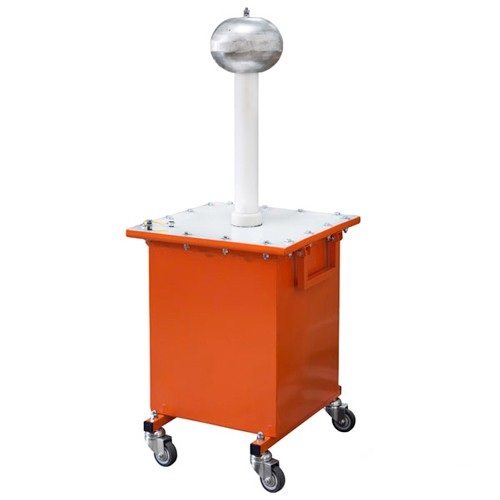

АИСТ-ВН — высоковольтная нагрузка

АИСТ-ВН — высоковольтная нагрузка
Артикул: 322103
Модель: АИСТ-ВН
Бренд: Брис
Цена:
350 000 Р
Доступен для заказа
Выберите комплект
Добавить к сравнению

Высоковольтная нагрузка АИСТ-ВН создана для проведения различных регламентных метрологических испытаний высоковольтных установок для проверки электрической прочности изоляции (типа АИСТ 50/70; СКАТ-70), установок прожига изоляции силовых кабелей (типа АИП-70), аппаратов испытания диэлектриков (типа АИСТ 50/70; АИД-70М; АИД-70Ц).

Нагрузки АИСТ-ВН необходимы для:

  • Проверки автоматического отключения высокого напряжения при превышении предельных значений токов и напряжений;
  • Определения относительной погрешности измерения амплитудных значений напряжений постоянного и переменного тока;
  • Определения погрешностей измерения постоянного тока амперметрами, встроенными в аппараты высокого напряжения.
Параметр Тип нагрузки
АИСТ-ВН0.8 АИСТ-ВН1.4 АИСТ-ВН2 АИСТ-ВН2.8 АИСТ-ВН7 АИСТ-ВН10 АИСТ-ВН15 АИСТ-ВН70
Сопротивление нагрузки R, МОм 0,7 - 0,8 1,2 – 1,4 1,5 – 2,0 2,2 - 2,8 6 - 7 8 - 10 14 - 15 65 - 70
Рассеиваемая мощность, Вт 2000 1800 2500 2000 700 250 350 70
Максимальное переменное напряжение, кВ 50 50 50 50 50 50 50 50
Максимальное постоянное напряжение, кВ 70 70 70 70 70 70 70 70
№ Наименование Количество
1 Высоковольтная нагрузка АИСТ-ВН выбранного типа 1
Артикул:Наименование:Цена:
1. 769000АИСТ-ВН0.8АИСТ-ВН0.8
Параметр Тип нагрузки
АИСТ-ВН0.8
Сопротивление нагрузки R, МОм 0,7 - 0,8
Рассеиваемая мощность, Вт 2000
Максимальное переменное напряжение, кВ 50
Максимальное постоянное напряжение, кВ 70
350 000 Р
2. 769001АИСТ-ВН1.4АИСТ-ВН1.4
Параметр Тип нагрузки
АИСТ-ВН1.4
Сопротивление нагрузки R, МОм 1,2 – 1,4
Рассеиваемая мощность, Вт 1800
Максимальное переменное напряжение, кВ 50
Максимальное постоянное напряжение, кВ 70
350 000 Р
3. 769002АИСТ-ВН10АИСТ-ВН10
Параметр Тип нагрузки
АИСТ-ВН10
Сопротивление нагрузки R, МОм 8 - 10
Рассеиваемая мощность, Вт 250
Максимальное переменное напряжение, кВ 50
Максимальное постоянное напряжение, кВ 70
350 000 Р
4. 769003АИСТ-ВН15АИСТ-ВН15
Параметр Тип нагрузки
АИСТ-ВН0.8
Сопротивление нагрузки R, МОм 14 - 15
Рассеиваемая мощность, Вт 350
Максимальное переменное напряжение, кВ 50
Максимальное постоянное напряжение, кВ 70
350 000 Р
5. 769004АИСТ-ВН2АИСТ-ВН2
Параметр Тип нагрузки
АИСТ-ВН2
Сопротивление нагрузки R, МОм 1,5 – 2,0
Рассеиваемая мощность, Вт 2500
Максимальное переменное напряжение, кВ 50
Максимальное постоянное напряжение, кВ 70
350 000 Р
6. 769005АИСТ-ВН2.8АИСТ-ВН2.8
Параметр Тип нагрузки
АИСТ-ВН2.8
Сопротивление нагрузки R, МОм 2,2 - 2,8
Рассеиваемая мощность, Вт 2000
Максимальное переменное напряжение, кВ 50
Максимальное постоянное напряжение, кВ 70
350 000 Р
7. 769006АИСТ-ВН7АИСТ-ВН7
Параметр Тип нагрузки
АИСТ-ВН7
Сопротивление нагрузки R, МОм 6 - 7
Рассеиваемая мощность, Вт 700
Максимальное переменное напряжение, кВ 50
Максимальное постоянное напряжение, кВ 70
350 000 Р
8. 769007АИСТ-ВН70АИСТ-ВН70
Параметр Тип нагрузки
АИСТ-ВН70
Сопротивление нагрузки R, МОм 65 - 70
Рассеиваемая мощность, Вт 70
Максимальное переменное напряжение, кВ 50
Максимальное постоянное напряжение, кВ 70
350 000 Р
