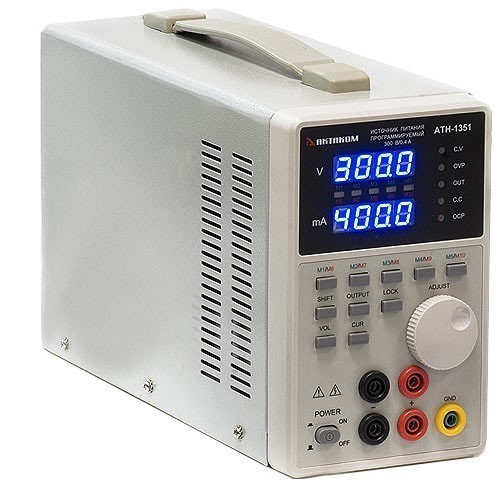

АТН-1351 — программируемый источник питания

Назначение источника питания АТН-1351:

АТН-1351 - это программируемый источник питания с возможностью установки выходного напряжения до 300 В, обладающего компактными размерами и высокочетким LED индикатором повышенной контрастности. Источник питания может программироваться как с передней панели прибора, так и через интерфейс USB.

Особенности источника питания АТН-1351:

• Два высокочетких LED-индикатора повышенной контрастности синего цвета
• Индикаторы режимов ограничения тока, напряжения, перегрузки по току и напряжению, подачи напряжения на нагрузку
• Высокая стабильность выходных параметров
• Блокировка клавиатуры
• Кнопка включения/отключения нагрузки
• Встроенный вольтметр и амперметр
• 10 ячеек памяти для записи программ
• Управление с клавиатуры и поворотным регулятором
• Программирование с передней панели и с персонального компьютера
• Интерфейс: USB.

Технические характеристики источника питания АТН-1351:

• Количество каналов: 1
• Выходные параметры: 0…300 В / 0…0,4 А
• Погрешность установки по напряжению: ±(0,1%Uуст+5 emp)
• Погрешность установки по току: ±(0,1%Iуст+5 emp)
• Нестабильность выходных параметров при изменении напряжения питания на 10% от номинального значения:
  • по напряжению - 0,01%Uуст
  • по току - 0,03%Iуст.
• Нестабильность выходных параметров при изменении напряжения на нагрузке:Пульсации+шум по напряжению, СКЗ (типичное): 100 мВ
  • по напряжению - 0,02%Uуст
  • по току - 0,03%Iуст
• Пульсации+шум по току, СКЗ (типичное): 5 мА
• Питание: 110 В~127 В / 60 Гц, 220 В~240 В / 50 Гц
• Вес: 2,2 кг
• Размеры: 110х160х260 мм.

Программное обеспечение источника питания АТН-1351:

Программное обеспечение позволяет полнофункционально управлять источником питания Актаком АТН-1351 через USB интерфейс.

Программное обеспечение состоит из 2-х частей.

Первая часть является основным окном управления.

В нем можно устанавливать различные режимы управления источником питания, например:

• Пользовательское управление - это режим управления источником питания, когда задание выходных параметров осуществляется напрямую пользователем с ПК в реальном времени. Т.е. те параметры, которые задаются пользователем на ПК, сразу же, отображаются и на выходных клеммах источника питания.
• Управление по заранее заданному закону. В данном режиме - данный закон может быть создан, в табличном редакторе и записан либо в ячейку памяти, либо в csv-файл.

Кроме того, может быть задано, как однократное, так и циклическое изменение выходных праметров.

Вторая часть программного обеспечения - является табличным редактром. В нем можно сохранять закон изменения выходных параметров как в csv-файле, так и в одну из ячеек памяти (10 ячеек). Причем, изменение параметра может задаваться, как ступенчато, так и линейно.
