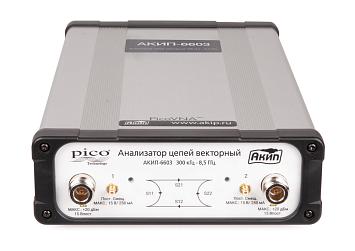

| Полоса частот |
10 Гц, 50 Гц, 100 Гц, 500 Гц, 1 кГц, 10 кГц, 15 кГц, 35 кГц, 70 кГц, 140 кГц |
| Средний уровень собственных шумов |
-90 дБ при 0,3 – 1 МГц
-110 дБ при 1 – 6000 МГц
-100 дБ при >6000 МГц
Относительно уровня тестового сигнала, установленного на максимальную мощность после калибровки S21. |
| Динамический диапазон |
124 дБ (ПЧ 10 Гц, максимальная мощность +6 дБм (6 ГГц), 0 дБм (8,5 ГГц) Подробный график динамического диапазона представлен под таблицей |
| Температурная стабильность |
0,02 дБ/°C (для частоты < 4 ГГц)
0,04 дБ/°C (для частоты ≥ 4 ГГц)
После калибровки S21 |
| Уровень зашумленности графика (СКЗ) |
0,0008 дБ / ПЧ 10 кГц
0,003 дБ / ПЧ 70 кГц
0,005 дБ / ПЧ 140 кГц
Развертка: 201 точка, 1 МГц ... 8,5 ГГц, 0 дБм |
| Неопределенность измерений |
Отражение:
Частота Амплитуда Фаза
–15 дБ ... 0 дБ
< 2 МГц 0,7 8
> 2 МГц 0,5 4
–25 дБ ... -15 дБ
< 2 МГц 0,8 6
> 2 МГц 1,0 6
–30 дБ ... -25 дБ
< 2 МГц 3,0 20
> 2 МГц 3,0 20
Передача:
Частота Амплитуда Фаза
+0 дБм ... 6 дБм
< 2 МГц 0,4 6
> 2 МГц 0,2 2
–40 дБм ... 0 дБм
< 2 МГц 0,2 2
> 2 МГц 0,1 1
–60 дБм ... -40 дБм
< 2 МГц 0,3 8
> 2 МГц 0,3 4
–80 дБм ... -60 дБм
< 2 МГц 2,0 15
> 2 МГц 1,5 12
После выполнения калибровки, ПЧ 10, уровень тест сигнала -3 дБм, усреднение выключено |
| Паразитные отклики |
-70 дБн |
| Согласование в нагрузк |
Без коррекции: 15 дБ
С коррекцией: 46 дБ |
| Согласование в источнике |
Без коррекции: 15 дБ
С коррекцией: 46 дБ |
| Направленность |
С коррекцией: 47 дБ |
| Перекрестные помехи |
-90 дБ |
| Максимальный входной уровень |
+10 дБм |
| Защита входа |
+23 дБм |
| Импеданс |
50 Ом |
| Соединитель |
тип N |
| Максимальное напряжение |
± 15 В |
| Максимальный ток |
250 мА (встроенный самовосстанавливающийся предохранитель) |
| Соединитель |
SMB(m) |
| Выход сигнала запуска развертки |
Низкий уровень: 0 ... 0,8 В
Высокий уровень: 2,2 ... 3,6 В |
| Вход сигнала запуска развертки |
Низкий уровень: -0,1 ... 1,0 В
Высокий уровень: 4,0 ... 4,0 В
±6 В |
| Соединитель |
BNC (на задней панели) |
| Измеряемые параметры |
S11, S21, S22, S12
P1dB (тестирование 1 дБ точки компрессии)
Измерение параметров преобразований AM-PM усилителей
Измерение параметров смесителей: потери преобразования, обратные потери, изоляция и компрессия
Фаза, задержка, полярные координаты, КСВ, диаграмма
Смита, временной интервал (time domain) |
| Коррекция ошибок |
Полная коррекция S параметров
Полная коррекция S параметров с неизвестным адаптером
S11 (Полная однопортовая калибровка)
S21 (нормализаци, нормализация + изоляция)
S21 (коррекция соответствия источника + нормализация + изоляция)
Усреднение, сглаживание
Фильтрация Hanning и Kaiser–Bessel на измерениях временного интервала
Электрическая компенсация длины (ручная)
Электрическая компенсация длины (автоматическая)
Эффективное коррекция диэлектрической постоянной |
| Измерительные каналы |
4 канала, до 2-х трас на канал |
| Линии пределов |
До 6 сегментов на канал (допускается перекрытие) |
| Маркерные измерения |
8 маркеров, типы: обычный, Δ-маркер, фиксированный, мин/макс, 3 дБ и 6 дБ |
| Тип развертки |
Линейная, CW (по времени), по мощности |
| Время развертки |
38 мс: 201 точка (полна калибровка S параметров), ПЧ 140 кГц, 10 МГц ... 8,5 ГГц 20 мс: 201 точка (S21 калибровка), ПЧ 140 кГц, 10 МГц ... 6 ГГц |
| Число точек, режим VNA |
51, 101, 201, 401, 801, 1001, 2001, 4001, 5001, 6001, 7001, 8001, 9001,10001 |
| Число точек, режим TDR |
512, 1024, 2048, 4096 |
| Диапазон частот |
300 кГц … 8,5 ГГц |
| Разрешающая способность |
10 Гц |
| Погрешность установки частоты |
±1*10-5 (температурный коэффициент: ±0,5*10-6 /˚C |
| Гармонические искажения |
– 20 дБн (при уровне |
| Негармонические составляющие |
– 40 дБн |
| Фазовые шумы (отстройка 10 кГц) |
-90 дБн/Гц: 0,3 МГц ... 1 ГГц
-80 дБн/Гц: 1 ГГц ... 4 ГГц
-76 дБн/Гц: > 4 ГГц |
| Уровень выходного сигнала |
+10 … -20 дБм: ≤ 6 ГГц
+6 … -20 дБм: > 6 ГГц |
| Разрешение установки уровня |
0,1 дБ |
| Погрешность установки уровня |
± 1,5 дБ (при 0 дБм, 50 Ом) |
| Вход внешнего опорного уровня |
10 МГц (±6*10-6), 0 дБм (±3 дБм) |
| Выход опорного уровня |
0 дБм (±3 дБм) |
| Интерфейс |
USB 2.0 |
| Питание |
AC-DC адаптер 12 … 15 В, 25 Вт |
| Габаритные размеры |
286 х 174 х 61 мм |
| Масса (не более), кг |
1,9 |
| Условия эксплуатации |
15 … 35 °С, относительная влажность до 80 |
